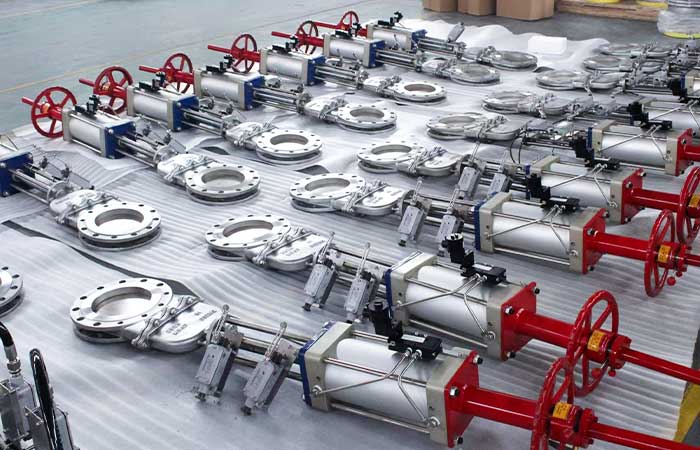

دریچه دروازه ای چاقوی ویفر پنوماتیک

بدنه سوپاپ

الف) شیر دروازه چاقویی از طراحی بدنه فوق نازک یکپارچه با کانال جریان کامل استفاده می کند. این به طور موثر نشتی متوسط ​​را به حداقل می رساند، تلفات جریان را کاهش می دهد، هزینه ها را کاهش می دهد و نصب و بهره برداری آسان را تسهیل می کند.

ب) پایین کانال جریان بدنه شیر از پنجه های هدایت کننده ثابت برای محکم کردن صفحه دروازه استفاده می کند و جایگزین طرح شیار سنتی می شود. این کار از تجمع متوسط ​​جلوگیری می کند و از گیر کردن هنگام بستن شیر جلوگیری می کند.

صفحه دروازه

الف) قسمت پایین صفحه دروازه دارای طرح قوس چاقویی است که قابلیت برش عالی و عملکرد آب بندی عالی را هنگام حرکت دروازه ارائه می دهد. مخصوصاً برای کنترل خمیر و محیط های حاوی الیاف مناسب است.

ب) صفحه دروازه مجهز به تکیه گاه های هدایت نقطه ای PTFE است که باعث کاهش اصطکاک و جلوگیری از آسیب به صفحه می شود.

ج) ضخامت صفحه دروازه را می توان بر اساس نیازهای فشار واقعی خط لوله افزایش داد.

صندلی سوپاپ

الف) شیر طراحی صندلی قابل تعویض (آب بندی غیر یکپارچه) را اتخاذ می کند. هنگامی که سطح آب بندی فرسوده می شود، فقط نشیمنگاه سوپاپ نیاز به تعویض دارد و این امر تعمیر و نگهداری را آسان تر می کند، طول عمر کلی شیر را افزایش می دهد و هزینه های عملیاتی تجهیزات را کاهش می دهد.

ب) نشیمنگاه شیر قابل تعویض با استفاده از روکش صندلی محکم و از قبل بارگذاری می شود. هنگامی که عملکرد آب بندی کاهش می یابد، می توان با تنظیم پیچ های ثابت روکش صندلی، اثر آب بندی را بهبود بخشید.

دیگران

الف) طراحی دو بلبرینگ، گشتاور سوپاپ را کاهش می دهد و باز و بسته شدن را صاف تر و راحت تر می کند.
