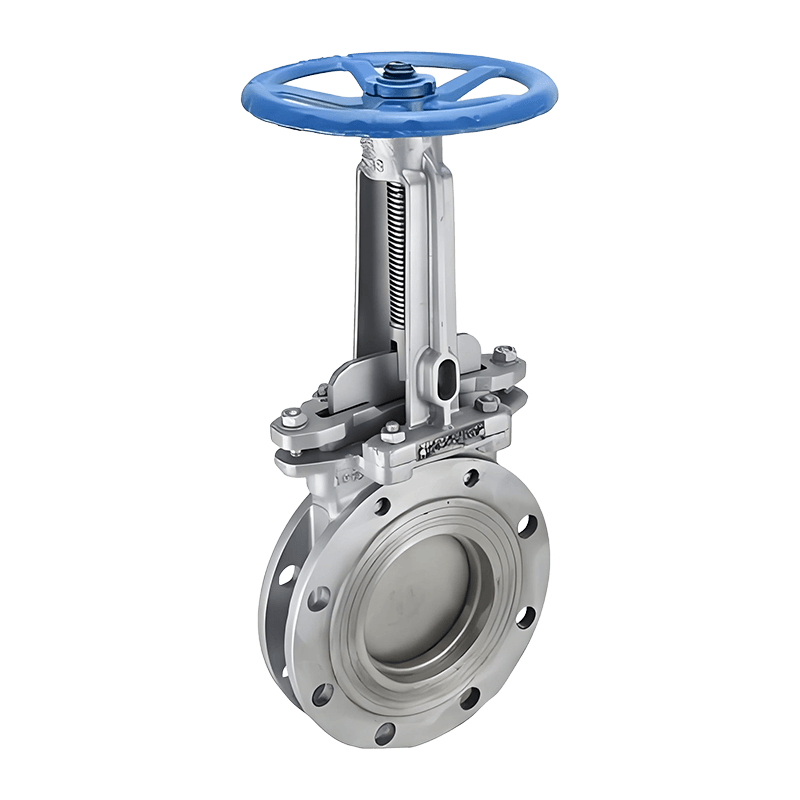

دریچه دروازه چاقوی فلنج دار دستی

بدنه سوپاپ

الف) شیر دروازه چاقویی ساختاری یکپارچه با بدنه بسیار نازک و گذرگاه جریان کامل دارد که به طور قابل توجهی خطر نشتی متوسط را کاهش می دهد، تلفات جریان را به حداقل می رساند، هزینه های تولید را کاهش می دهد و نصب و عملیات را تسهیل می کند.

ب) پایین گذرگاه بدنه سوپاپ مجهز به لنگه های هدایت کننده ثابت برای محکم کردن دروازه است که جایگزین طراحی شیار سنتی می شود. این به طور موثر از تجمع رسانه ها جلوگیری می کند و از مشکلات گیر کردن هنگام بستن شیر جلوگیری می کند.

ج) طراحی از نوع کاپوت، حفره شیر را به طور کامل از محیط خارجی جدا می کند، از نشت صفر در مهر و موم بسته بندی اطمینان می دهد و به طور موثر از نشت متوسط ​​از ناحیه بسته بندی جلوگیری می کند.

صفحه دروازه

الف) صفحه دروازه از طراحی قوس چاقویی در پایین استفاده می کند که قابلیت برش قوی و عملکرد آب بندی عالی را در حین کار ارائه می دهد. مخصوصاً برای جابجایی خمیر کاغذ و سایر رسانه های حاوی الیاف مناسب است.

ب) صفحه دروازه توسط بلبرینگ های نقطه ای PTFE هدایت می شود که اصطکاک را کاهش می دهد و از آسیب به صفحه دروازه جلوگیری می کند.

ج) ضخامت صفحه دروازه را می توان با توجه به فشار واقعی خط لوله سفارشی و تقویت کرد.

صندلی سوپاپ

الف) شیر طراحی صندلی قابل تعویض (آب بندی غیر یکپارچه) را اتخاذ می کند. هنگامی که سطح آب بندی فرسوده می شود، فقط صندلی نیاز به تعویض دارد، که تعمیر و نگهداری را ساده می کند و طول عمر کل شیر را افزایش می دهد، در نتیجه هزینه های عملیاتی برای مشتریان کاهش می یابد.

ب) صندلی قابل تعویض از قبل بارگیری شده و توسط روکش صندلی محکم شده است. هنگامی که سطح آب بندی دچار نشتی می شود، تنظیم پیچ های روکش صندلی می تواند عملکرد آب بندی را بهبود بخشد.

سایر ویژگی ها

طراحی دو بلبرینگ گشتاور عملیاتی را کاهش می‌دهد و باز و بسته شدن سوپاپ را آسان‌تر می‌کند.
