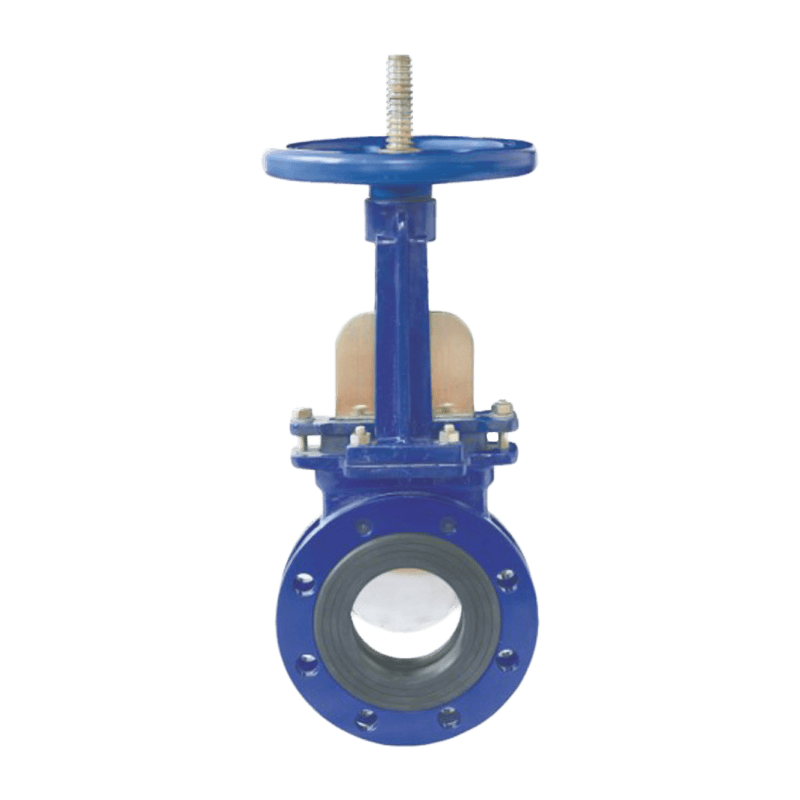

دریچه دروازه چاقوی فولادی کربنی دستی Description

دریچه دروازه چاقوی فولاد کربنی دستی با حرکت صفحه دروازه عمود بر جهت جریان کار می کند تا محیط را خاموش کند و در نتیجه وضعیت روشن/خاموش سیال خط لوله را کنترل می کند. این حرکت به طور موثر جریان محیط را از طریق شیر مسدود می کند و کنترل دقیق سیال را تضمین می کند.

با طول ساختاری کوتاه‌تر، شیر دریچه چاقویی مقاومت جریان کمتری را هنگام عبور سیال تجربه می‌کند که به راندمان جریان بالاتر و کاهش اتلاف انرژی کمک می‌کند. این ویژگی به ویژه در سیستم های خط لوله که به نرخ جریان بالا نیاز دارند مفید است.

علاوه بر این، عملکرد دستی این شیر را به طور گسترده در شرایطی که کنترل ساده و قابل اطمینان لازم است، قابل استفاده می کند. طراحی ساده، سهولت کار، و نیازهای نگهداری کم، آن را به یک انتخاب محبوب در تنظیمات صنعتی، به ویژه برای کاربردهای مربوط به ذرات معلق یا تصفیه فاضلاب تبدیل کرده است.

بدنه سوپاپ

الف) شیر دروازه چاقویی ساختاری یکپارچه با بدنه بسیار نازک و کانال جریان تمام سوراخ را اتخاذ می کند. این طراحی به طور موثر نشتی متوسط ​​را به حداقل می رساند، تلفات جریان را کاهش می دهد، هزینه ها را کاهش می دهد و نصب و بهره برداری را تسهیل می کند.

ب) قسمت پایین کانال جریان بدنه شیر دارای طراحی بدون شیار است که از تجمع متوسط ​​جلوگیری می کند و از گیر کردن دروازه در هنگام بستن شیر جلوگیری می کند.

صفحه دروازه

الف) قسمت پایین صفحه دروازه با یک قوس چاقویی شکل طراحی شده است که اثر برشی قوی و عملکرد آب بندی عالی را هنگام حرکت صفحه دروازه ارائه می دهد. این امر آن را به ویژه برای کنترل خمیر خشک و محیط های حاوی فیبر مناسب می کند.

ب) ضخامت صفحه دروازه را می توان با توجه به نیازهای فشار واقعی خط لوله افزایش داد.

صندلی سوپاپ

الف) نشیمنگاه شیر U شکل با فشرده کردن لبه‌های صفحه دروازه آب‌بندی را به دست می‌آورد و از مقاومت فشار دو طرفه 100٪ اطمینان حاصل می‌کند و در عین حال اصطکاک بین صفحه دروازه و صندلی سوپاپ را کاهش می‌دهد.

دیگران

طراحی دو بلبرینگ به طور قابل توجهی گشتاور سوپاپ را کاهش می دهد و باز و بسته شدن را آسان تر می کند.

محصول
پارامترها

ما می توانیم با توجه به نیازهای مشتریان خود طراحی و توسعه دهیم تا نیازهای مشتریان مختلف را برآورده کنیم.

بدنه سوپاپ

الف) شیر دروازه چاقویی ساختاری یکپارچه با بدنه بسیار نازک و کانال جریان تمام سوراخ را اتخاذ می کند. این طراحی به طور موثر نشتی متوسط ​​را به حداقل می رساند، تلفات جریان را کاهش می دهد، هزینه ها را کاهش می دهد و نصب و بهره برداری را تسهیل می کند.

ب) قسمت پایین کانال جریان بدنه شیر دارای طراحی بدون شیار است که از تجمع متوسط ​​جلوگیری می کند و از گیر کردن دروازه در هنگام بستن شیر جلوگیری می کند.

صفحه دروازه

الف) قسمت پایین صفحه دروازه با یک قوس چاقویی شکل طراحی شده است که اثر برشی قوی و عملکرد آب بندی عالی را هنگام حرکت صفحه دروازه ارائه می دهد. این امر آن را به ویژه برای کنترل خمیر خشک و محیط های حاوی فیبر مناسب می کند.

ب) ضخامت صفحه دروازه را می توان با توجه به نیازهای فشار واقعی خط لوله افزایش داد.

صندلی سوپاپ

الف) نشیمنگاه شیر U شکل با فشرده کردن لبه‌های صفحه دروازه آب‌بندی را به دست می‌آورد و از مقاومت فشار دو طرفه 100٪ اطمینان حاصل می‌کند و در عین حال اصطکاک بین صفحه دروازه و صندلی سوپاپ را کاهش می‌دهد.

دیگران

طراحی دو بلبرینگ به طور قابل توجهی گشتاور سوپاپ را کاهش می دهد و باز و بسته شدن را آسان تر می کند.
