یک فلومتر گردابی بر اساس تئوری خیابان گرداب کارمان طراحی و تولید می شود که در درجه اول برای اندازه گیری جریان سیالات مختلف تمیز مانند گازها، مایعات و بخار استفاده می شود. فلومترهای گردابی دارای تلفات کم فشار، دامنه اندازه گیری گسترده و دقت بالا هستند. هنگام اندازه گیری دبی حجمی سیالات، تغییرات در پارامترهایی مانند چگالی سیال، فشار، دما و ویسکوزیته تقریباً تحت تأثیر قرار نمی گیرند. بدون قطعات مکانیکی متحرک، آنها قابلیت اطمینان بالایی دارند و نیاز به تعمیر و نگهداری کمی دارند. امروزه، فلومترهای گردابی از سازندگان مختلف می توانند جبران دما را ادغام کنند و جبران دمای مستقیم را برای اندازه گیری گاز/بخار ممکن می سازند. فلومترهای گردابی به یکی از ابزارهای جهانی اندازه گیری جریان تبدیل شده اند و به طور گسترده در صنایع فرآیندی مورد استفاده قرار می گیرند.
فلومترهای گردابی معمولاً به دقت 1% برای اندازهگیری گاز/بخار و 0.75% برای اندازهگیری مایع دست مییابند. با این حال، در صورت نصب نادرست، دقت اندازه گیری می تواند به طور قابل توجهی به خطر بیفتد.
بیایید در مورد نصب فلومترهای گردابی بحث کنیم:
1. محل نصب باید دور از لوله های در معرض لرزش و ضربه مکانیکی باشد.
2. فلومتر باید در مکانی نصب شود که اطمینان حاصل شود که لوله به طور کامل پر شده است تا اندازه گیری طبیعی حاصل شود.

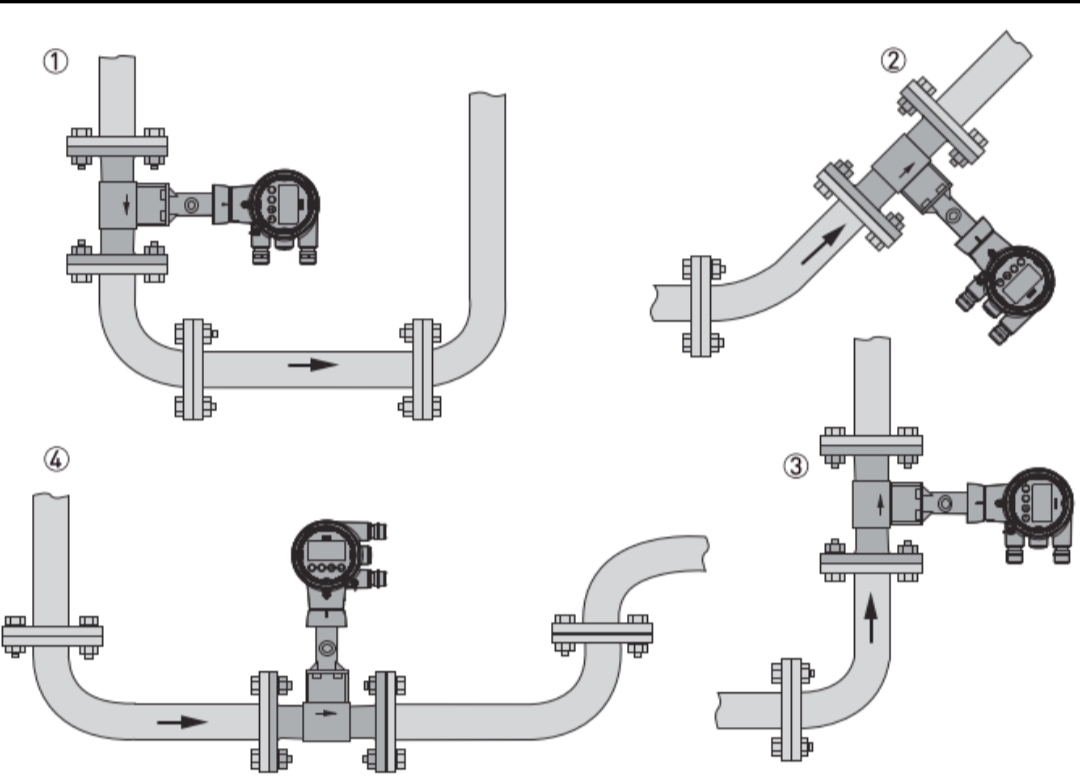

برای کاربردهای مایع، فلومتر نباید در نقاط مرتفع نصب شود. موقعیت های نصب زیر توصیه می شود:

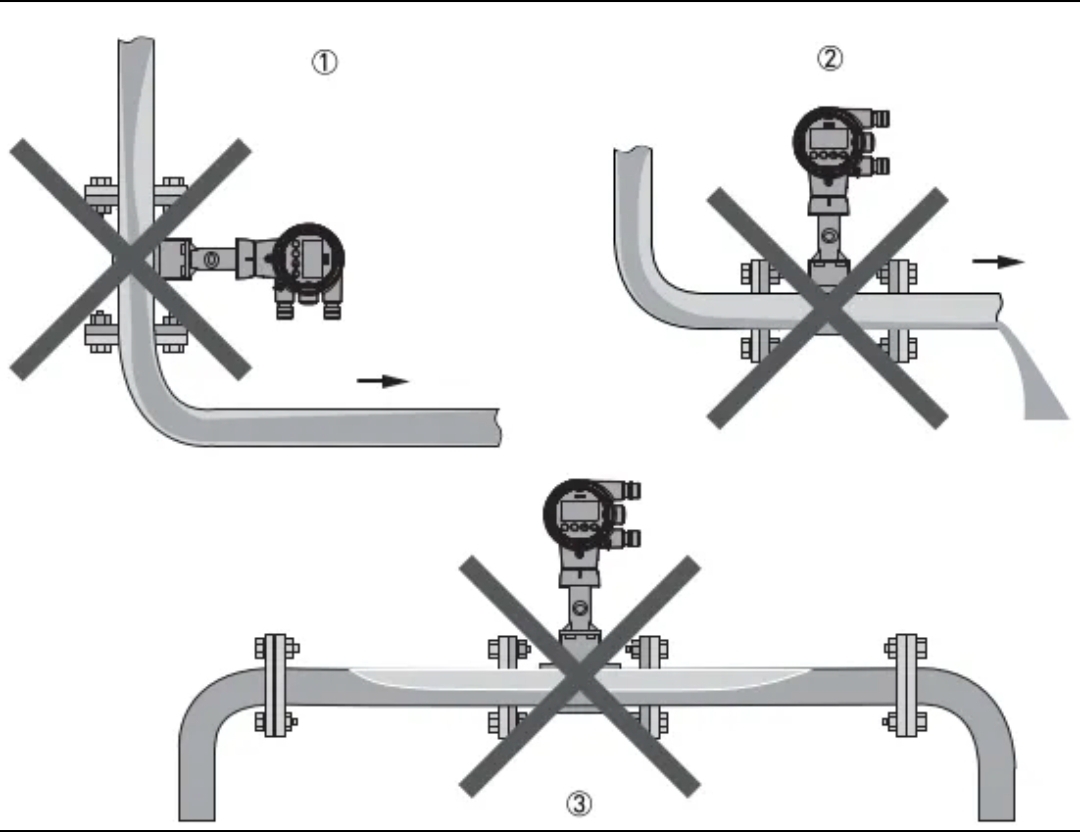

موقعیت های نصب زیر برای کاربردهای مایع توصیه نمی شود:
برای کاربردهای گاز/بخار، خط لوله همیشه پر از گاز است. بنابراین، فلومتر را می توان در جهت جریان عمودی رو به بالا، جریان عمودی رو به پایین و یا جهت افقی نصب کرد. با این حال، نباید در نقاط پایین نصب شود. موقعیت های نصب توصیه شده عبارتند از:

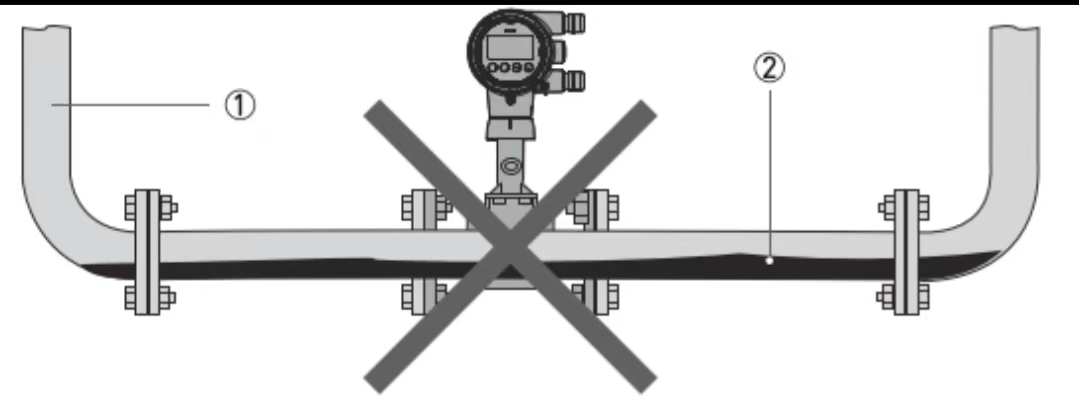

برای کاربردهای گاز/بخار، نقاط پایین ممکن است مایع جمع شوند و نباید برای نصب انتخاب شوند:

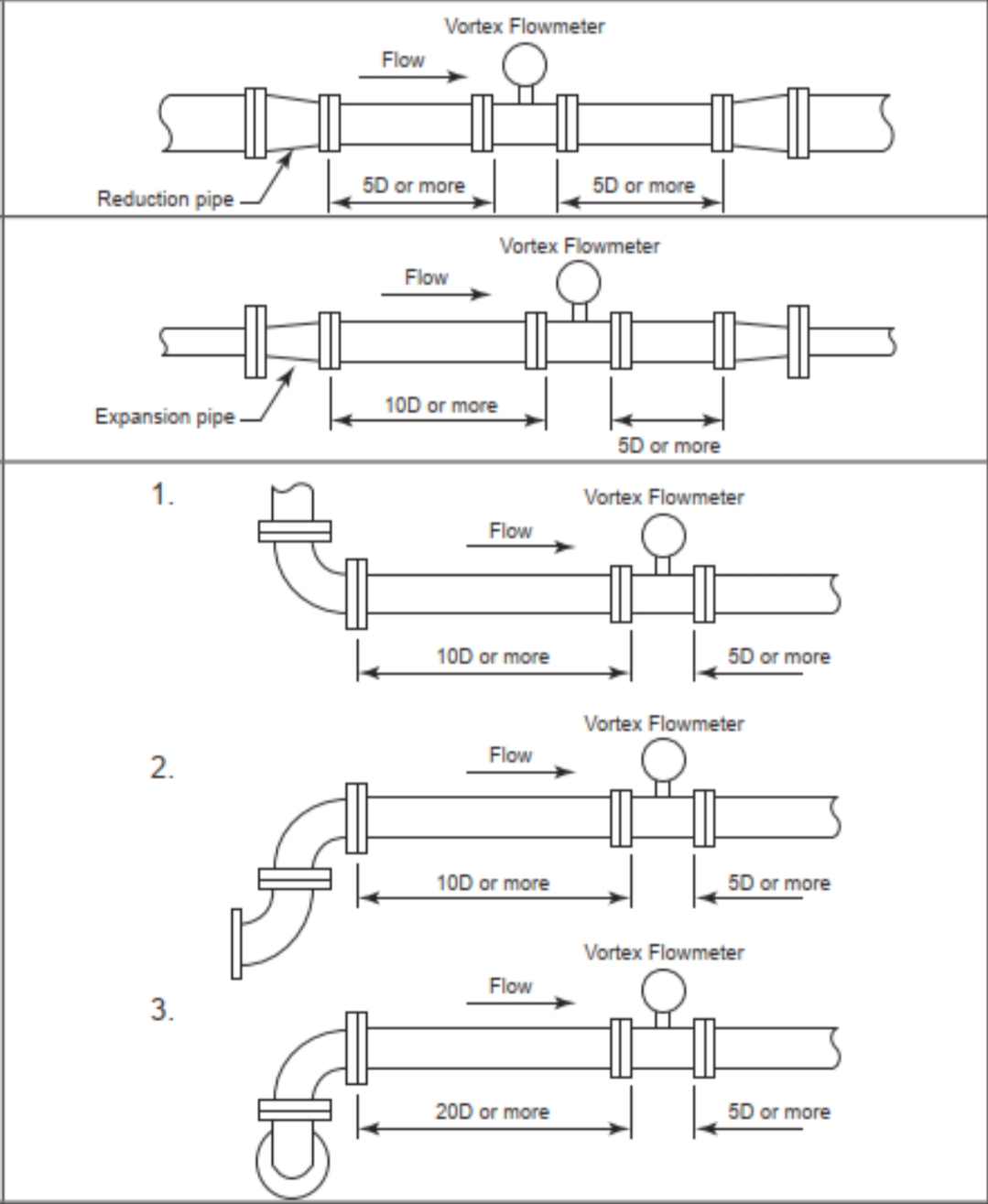

3.قطعات لوله مستقیم بالادست و پایین دست (در صورت نیاز به ابزار دما و فشار باید در پایین دست فلومتر نصب شوند. ابزارهای پایین دست نیز باید خارج از قسمت لوله مستقیم قرار گیرند. ترتیب چیدمان توصیه شده برای چندین ابزار عبارت است از: فلومتر، فرستنده فشار، فرستنده دما). به طور کلی، به الزامات طول لوله مستقیم مشخص شده در نمونه محصول سازنده (یا دستورالعمل رایج 15 بعدی بالادست و 5 بعدی پایین دست مطابق دستورالعمل ابزار) مراجعه کنید. از قبل تیم مهندسی لوله کشی را در مورد الزامات لوله مستقیم بالادست و پایین دست برای فلومتر گردابی مطلع کنید. پس از انتخاب سازنده ابزار، الزامات نصب باید مجدداً مطابق با مشخصات سازنده تأیید شود.

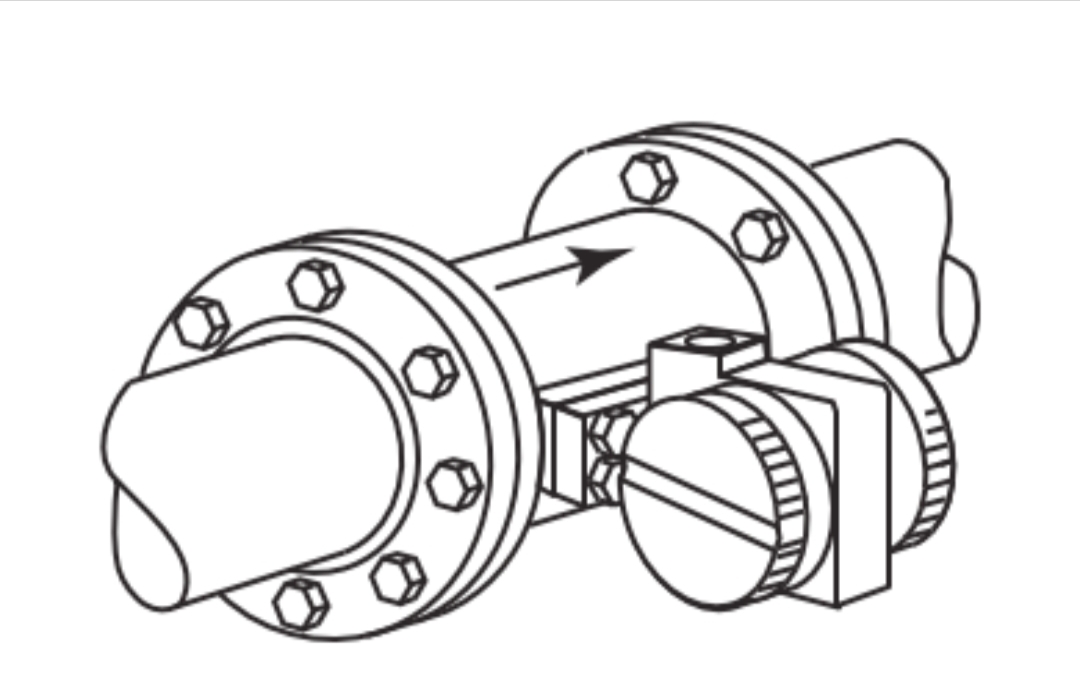

4. هنگام اندازه گیری محیط با دمای بالا، سازندگان معمولاً فلومترهای گردابی از نوع تقسیم شده را عرضه می کنند. برای فلومترهای گردابی یکپارچه، جهت گیری فرستنده باید بر اساس دمای محیط تعیین شود. به عنوان مثال، هنگام اندازه گیری بخار با دمای بالا، فرستنده باید به طرفین یا پایین باشد (بعضی از سازندگان نصب رو به پایین را توصیه نمی کنند، زیرا ممکن است مایع به سر فرستنده نفوذ کند).
