اینچ ( " ) ：
اینچ (") یک واحد مشخصات رایج در سیستم آمریکایی است که برای لوله های فولادی، شیرها، فلنج ها، زانوها، پمپ ها، سه راهی ها و غیره استفاده می شود. برای مثال، یک مشخصات ممکن است 3".
اصطلاح "اینچ" (به اختصار "in") در اصل به معنای "شست" در هلندی بود، با یک اینچ طول یک مفصل شست بود. البته طول انگشت شست افراد به طور طبیعی متفاوت است. در قرن چهاردهم، ادوارد دوم، پادشاه انگلستان، «اینچ قانونی استاندارد» را تأسیس کرد. این به عنوان طول سه تا از بزرگترین دانه های جو از وسط خوشه جو تعریف می شد که از انتها تا انتها قرار می گرفتند.
به طور کلی، 1" = 2.54 سانتی متر = 25.4 میلی متر.
DN：
DN یک واحد مشخصات رایج در سیستم های چینی و اروپایی است که به طور مشابه برای تعیین مشخصات لوله ها، شیرها، فلنج ها، اتصالات لوله و پمپ ها مانند DN300 استفاده می شود.
DN به قطر اسمی یک لوله (همچنین به عنوان سوراخ اسمی شناخته می شود) اشاره دارد. توجه به این نکته مهم است که این نه قطر بیرونی و نه قطر داخلی است، بلکه یک مقدار متوسط بین این دو است که به عنوان قطر داخلی متوسط شناخته می شود.
ف：
Φ یک نماد جهانی است که ابعاد قطر بیرونی لولهها، زانوها، فولاد گرد و سایر مواد را نشان میدهد که میتوان به آن قطر نیز اشاره کرد. به عنوان مثال، Φ609.6 میلی متر به قطر خارجی 609.6 میلی متر اشاره دارد. این نماد معمولاً در کاربردهای شیر به ویژه برای اتصالات گیره استفاده می شود.
ارتباط بین این سه
اول، " و DN معانی تقریبا یکسانی دارند، هر دو اساساً نشان دهنده سوراخ اسمی هستند، که اندازه مشخصات را نشان می دهد. Φ برای ترکیب این دو استفاده می شود.
به عنوان مثال: اگر یک لوله فولادی به عنوان DN250 مشخص شده باشد، همان لوله با 10 اینچ برچسب گذاری می شود. آیا ارتباطی بین آنها وجود دارد؟
پاسخ مثبت است. به طور کلی، می توانید ابعاد کل اینچ را با ضرب در 25 به DN تبدیل کنید. به عنوان مثال:
1 اینچ 25 = DN25 2 اینچ × 25 = DN50 4 اینچ 25 = DN100

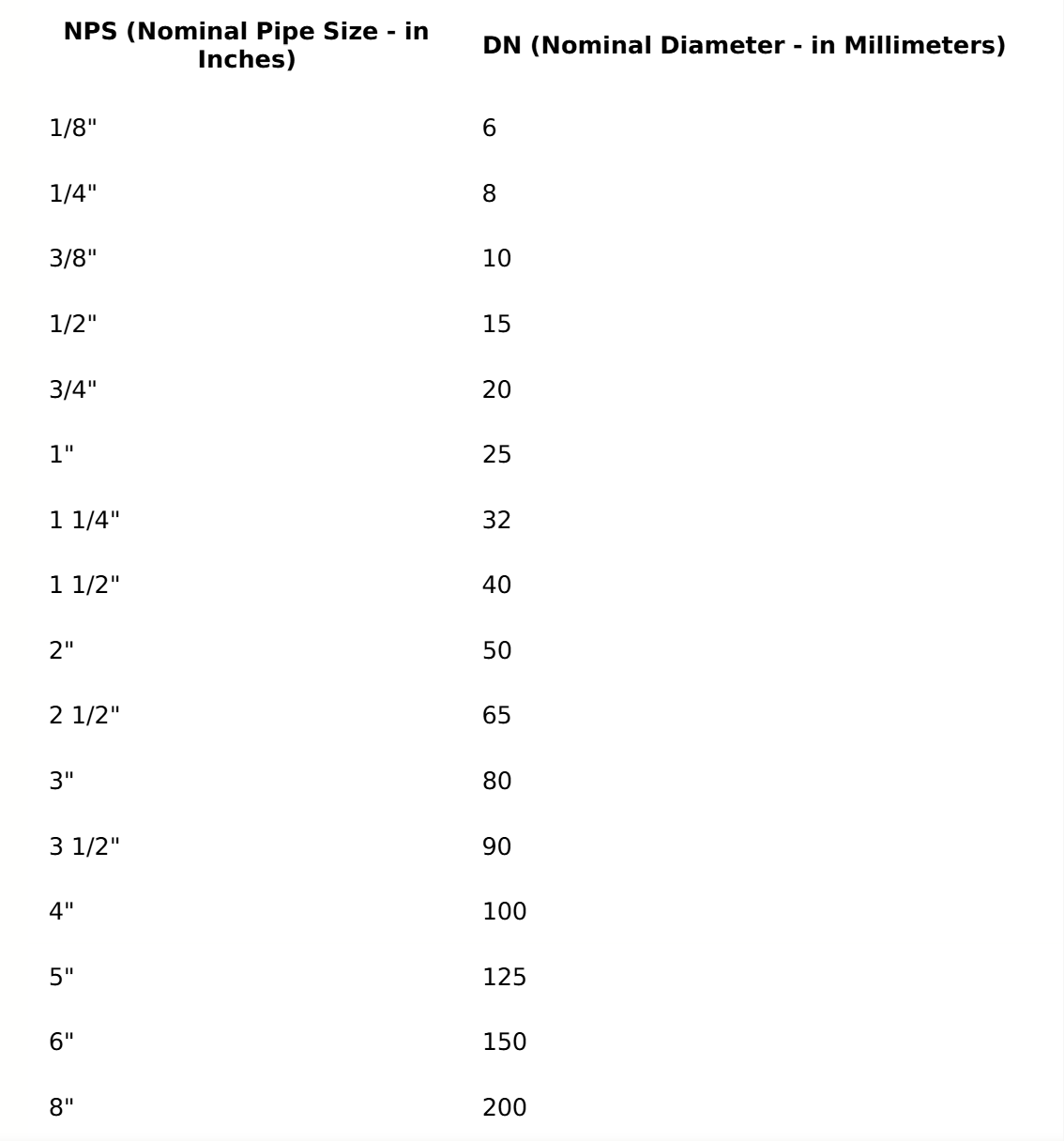

با این حال، استثناهایی وجود دارد. به عنوان مثال، 3 اینچ 25 = 75، که به DN80 تبدیل می شود. همچنین ابعاد اینچ با کسری یا اعشاری مانند 1/2"، 3/4"، 1-1/4"، 1-1/2"، 2-1/2"، 3-1/2" وجود دارد. اینها را نمی توان به این صورت محاسبه کرد، اما محاسبات تقریباً یکسان است، آنها عمدتاً مقادیر استاندارد هستند :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
